Перекошенный редуктор: как намеренный перекос создает огромную силу

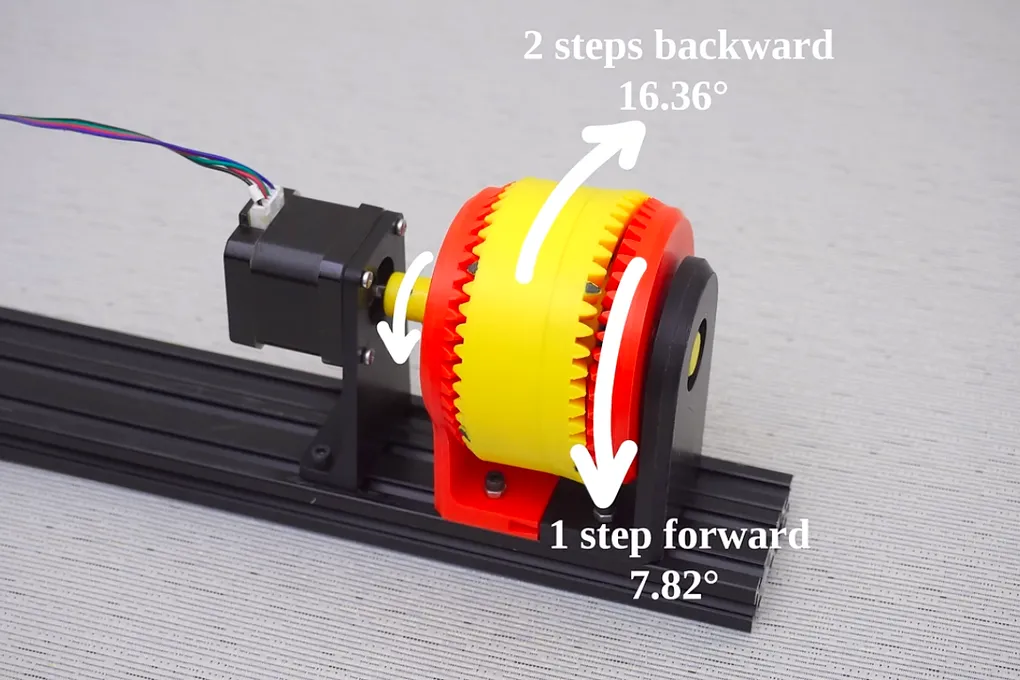

Собрал эту штуку не академик в лаборатории, а увлечённый механик Retsetman, у которого, видимо, дома вместо мебели стоят 3D-принтеры. На первый взгляд конструкция напоминает планетарный редуктор: есть центральная шестерня-солнце, есть внешняя корона. Но между ними — третья шестерня, установленная с хитрой провокацией: её ось намеренно перекошена на целых 4 градуса!

Из-за этого эдакого «сколиоза» зубья сцепляются не по всей окружности, а лишь на одном узком участке. И тут ключевая деталь: количество зубьев на шестернях слегка различается. На один, на два — но этого достаточно.

В чём же магия?

Эффект виден сразу, даже если вы далеки от механики. Выходной вал вращается не просто медленнее входного — он еле ползёт. Получается чудовищное, почти магическое замедление! В своих экспериментах Retsetman добивался передаточных чисел от 41:1 до... вы только вдумайтесь... 409:1. Четыреста девять! Это же уровень, когда один оборот на входе превращается в едва заметное шевеление на выходе.

И всё это в корпусе, который компактнее даже классической червячной передачи. Та, к слову, редко выдаёт соотношение выше 40:1 — наш герой наглядно сравнял их в одном кадре, и разница впечатляет.

Представьте теперь практическое применение: крошечный, но невероятно мощный привод, способный, условно говоря, медленно и плавно сдвигать с места космическую ракету. Звучит как фантастика, но это уже рабочий прототип в гараже у энтузиаста.

А где подводные камни?

Идеала не бывает. Главная плата за такую компактность и мощь — вибрация. Из-за того самого точечного и «гуляющего» зацепления редуктор порождает колебания. Но, согласитесь, это уже инженерная задача, которую можно решить балансировками и демпферами. Разве это остановит настоящих изобретателей? Так что, друзья-технари, берите идею на карандаш — или сразу в CAD.

Обязательно гляньте оригинальное 14-минутное видео. Оно снято с такой любовью к механике, что затягивает, даже если вы просто любитель посмотреть, как крутятся шестерёнки.
