Прогноз качества изоляции кабелей: как математика меняет производство

Давайте начистоту: мы мало думаем о кабелях, пока не отключат свет. А ведь это настоящие супергерои инфраструктуры: лежат в земле, тянутся под водой, терпят мороз, жару и чудовищные нагрузки. Каждый метр — это нить, на которой висит работа заводов, свет в домах, жизнь городов. Сломается — будут колоссальные убытки и проблемы. Так что вопрос надежности тут не просто технический, а почти философский.

Химическая сшивка: как полиэтилен становится суперматериалом

Секрет долголетия кабеля — в его изоляции. Обычный полиэтилен, тот самый, из которого делают пакеты, для этой роли не годится — нагрелся и поплыл. Поэтому его подвергают «прокачке» — химической сшивке. В материал добавляют пероксид, и под воздействием тепла между гибкими молекулярными цепями возникают прочные поперечные связи. Представьте, что хаотичный клубок ниток превратили в упругую сетку. Вот эта «сетка» и может держать удар десятилетиями.

• Толщина — враг однородности. Чем толще слой изоляции, тем сложнее равномерно его прогреть. Сердцевина кабеля может недобрать температуры, и сшивка там окажется «сырой».
• Полиэтилен — он разный. От разных поставщиков приезжает материал с чуть иными свойствами.
• Доза пероксида — дело тонкое. Меньше — реакция не пойдет, больше — материал «перегорит». И для каждой новой партии сырья идеальный режим свой.

Как математика избавит технологов от головной боли

Сегодня поиск этого режима — чистый перформанс: остановка линии, пробы, ожидание, снова пробы. Существующие методы контроля оценивают уже готовый кабель, когда менять поздно. Это как проверять пирог после того, как его испекли.

Пермские исследователи пошли другим путем. Они взяли и создали цифрового двойника всего этого капризного процесса.

Начали с фундамента — изучили несколько популярных марок полиэтилена, чтобы понять, с каким «характером» имеют дело.

Дальше — эксперименты. С помощью ротационного реометра (представьте высокотехнологичную духовку с миксером) они выяснили, при каких температурах материал «просыпается» и как быстро идет реакция сшивки.

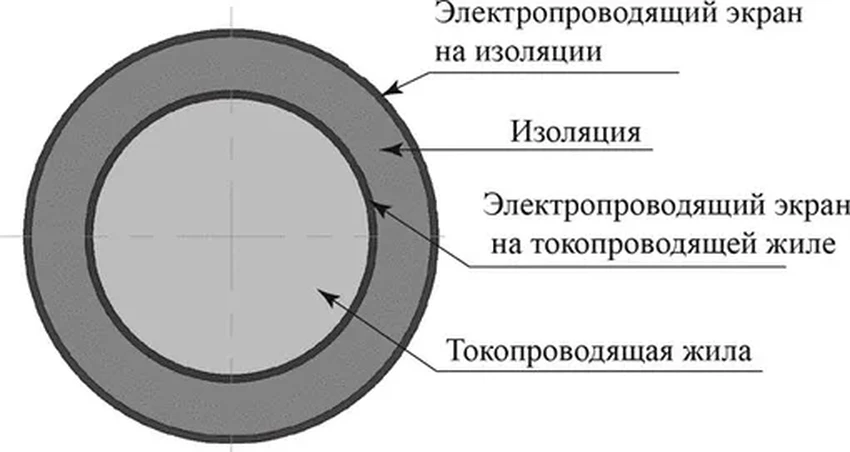

Эти данные стали топливом для 3D-модели, которая учитывает всё: и многослойность кабеля, и теплообмен, и химию процесса. Модель может рассчитать, какая степень сшивки будет в каждой точке изоляции при заданной температуре. Элегантно, правда?

«Мы перебрали множество комбинаций параметров и нашли те, что позволяют не просто сделать качественно, но и сделать быстрее, — поясняет Наталия Труфанова, доктор технических наук, заведующая кафедрой "Конструирование и технологии в электротехнике".

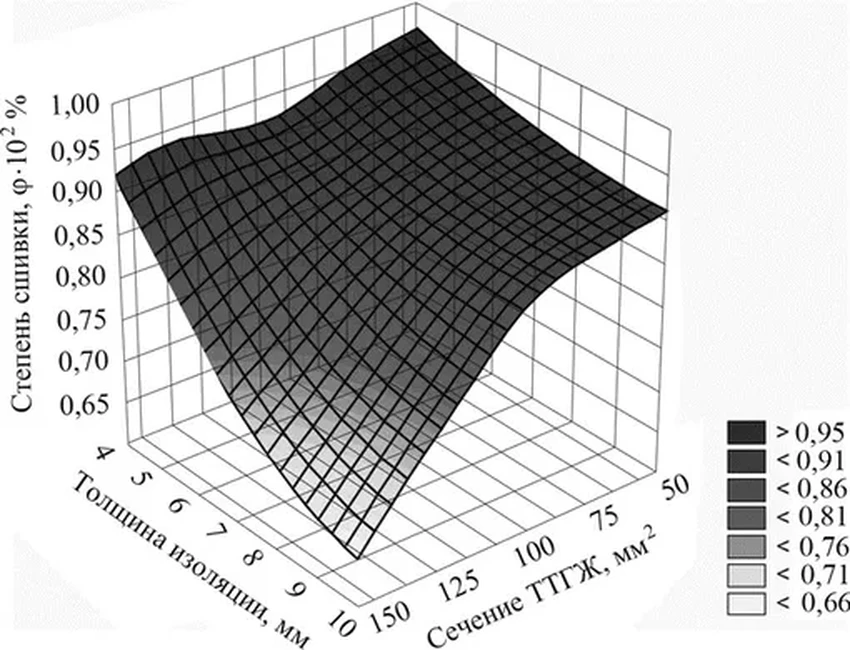

В итоге ученые получили не просто теорию, а готовые инструменты: графики, таблицы, диаграммы. По сути, это технологические карты для инженеров.

«Самое ценное — мы можем точно предсказать результат, полностью отказавшись от дорогих и долгих экспериментов на реальной линии», — добавляет Наталия Труфанова.

Технология готова к работе. Нужно выпустить кабель нового диаметра или сменить поставщика сырья? Технолог вбивает параметры в программу, запускает виртуальный эксперимент и получает прогноз: грей на столько ровно градусов, и будет тебе нужная сшивка. Никаких пробных партий, никакого брака. Просто математика, которая экономит время, деньги и нервы.

Статья опубликована в научно-практическом журнале «Электричество».
